Adaptateur à la baïonnette

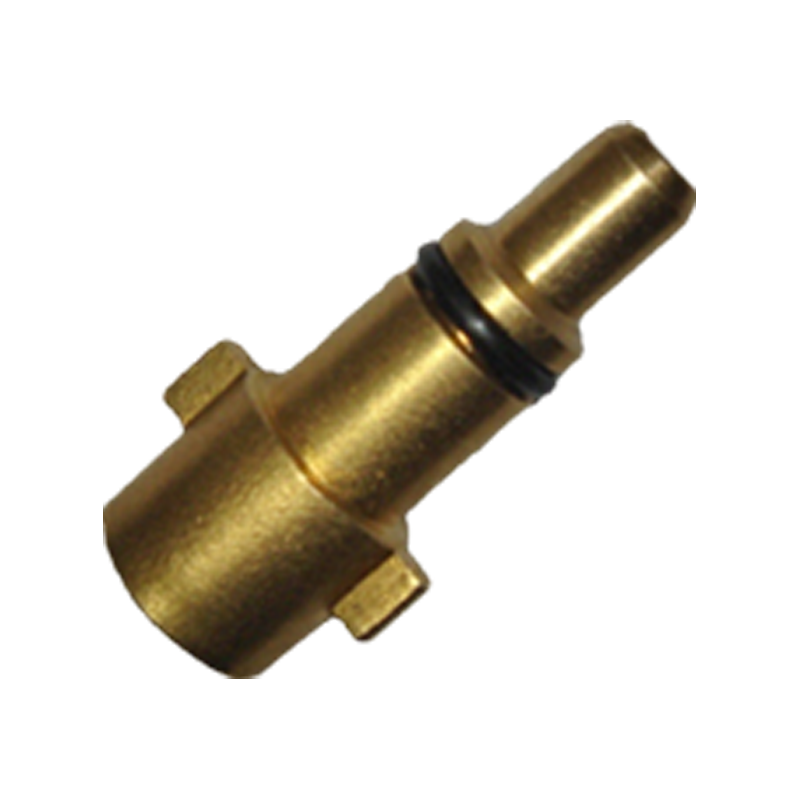

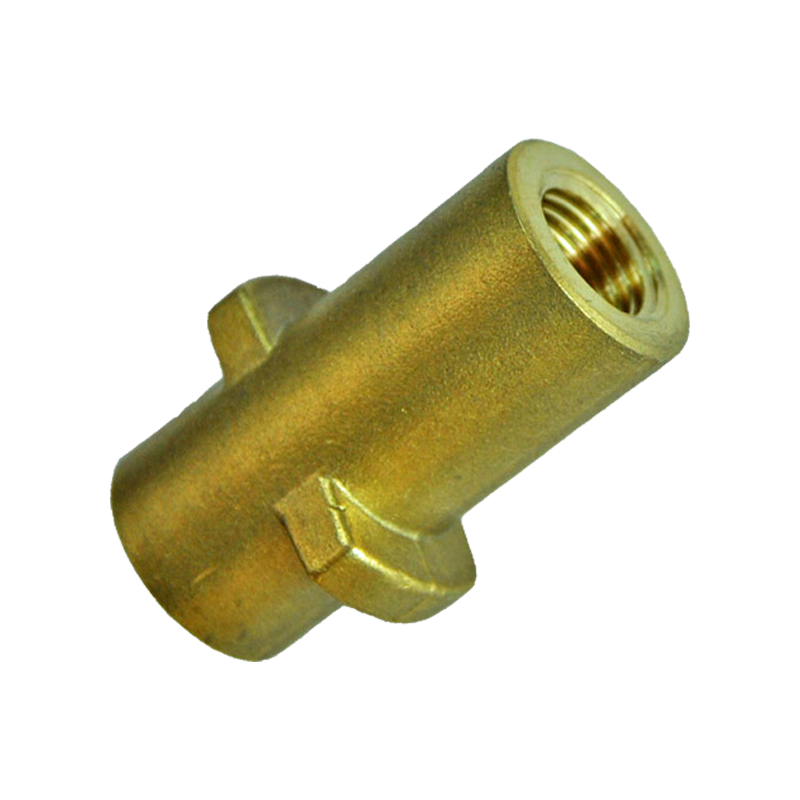

Le principe structurel de l'adaptateur à baïonnette
La conception structurelle de l'adaptateur à la baïonnette est inspirée par la méthode rapide de l'insertion et du verrouillage de rotation du pistolet à baïonnette. Il est principalement composé de deux parties: bouchon (extrémité mâle) et socket (extrémité féminine). La structure typique comprend les composants centraux suivants:
Lourures des pattes (pattes): Située sur le côté de la prise, utilisée pour s'engager avec la rainure de guidage à l'intérieur de la prise.
Guide des emplacements (emplacements à baïonnette): généralement en forme de "L" ou en forme de spirale, utilisé pour guider la fiche pour tourner et verrouiller.
Spring de compression ou anneau d'étanchéité: utilisé pour améliorer l'étanchéité de la connexion et assurer l'étanchéité de l'air ou l'étanchéité du liquide.
Dispositif limitant: Empêcher une rotation ou une mauvaise opération excessive et améliorer la sécurité de l'utilisation.
Lors de la connexion, l'utilisateur n'a besoin que d'insérer la fiche dans la prise et de la faire pivoter dans le sens des aiguilles d'une montre jusqu'à la position de la carte, et le patte se verra avec la rainure de guide pour former une connexion sécurisée. Comparé à la méthode de connexion filetée traditionnelle, le plus grand avantage de l'adaptateur à baïonnette est le fonctionnement rapide, la forte résistance aux vibrations et l'efficacité élevée de démontage et d'assemblage, en particulier adapté aux scénarios industriels où les pipelines ou les accessoires doivent être fréquemment remplacés.
Application pratique dans l'équipement de nettoyage
Dans Ningbo Yinzhou Baige Machinery Manufacturing Co., Ltd. Produits de machines de nettoyage à haute pression et systèmes de pistolets à baïonnette, l'adaptateur à baïonnette est souvent utilisé dans les pièces clés suivantes:
Connexion rapide entre le pistolet à pulvérisation et le pipeline
Dans notre série auto-conçue de produits de pistolet à pulvérisation, la structure de connexion à la baïonnette est largement utilisée, afin que les opérateurs puissent terminer l'assemblage ou la maintenance des équipements en quelques secondes, améliorant l'efficacité du travail.
Connexion sûre entre le tuyau à haute pression et l'ensemble de buse
Pour les scénarios de nettoyage à haute pression, la résistance à la connexion est directement liée à la sécurité opérationnelle. Baige Machinery utilise l'adaptateur à baïonnette en acier inoxydable ou en laiton à haute résistance et ajoute des anneaux d'étanchéité et des structures de verrouillage anti-rotation aux interfaces clés pour assurer la stabilité et la fiabilité dans des environnements à haute pression.
Système de connexion de la buse de pot en mousse et de mousse
Beaucoup de nos pots de pulvérisation en mousse et des générateurs de mousse sont équipés de auto-développés adaptateurs à la baïonnette , qui leur permettent de se connecter rapidement au système de nettoyage principal et sont également pratiques pour le nettoyage et l'entretien après utilisation.
Avantages des machines Baige dans la fabrication de l'adaptateur à baïonnette
En tant qu'entreprise professionnelle créée en 2011 et située à Ningbo, une grande ville manufacturière en Chine, Baige Machinery possède plus de 5 000 mètres carrés de bâtiments d'usine modernes et plus de 50 ensembles d'équipements de production avancés. Nous avons une chaîne de production complète à partir de l'approvisionnement en matières premières → Usinage de précision CNC → Traitement de surface → Inspection d'assemblage stricte.
Services de conception et de personnalisation professionnels
Notre équipe d'ingénierie possède une riche expérience dans le développement de produits et peut fournir des suggestions personnalisées de la structure aux matériaux en fonction de l'environnement d'utilisation du client pour répondre aux besoins personnalisés OEM / ODM. Pour les produits de l'adaptateur à baïonnette, nous pouvons prendre en charge le développement personnalisé de formes de verrouillage multiples (deux oreilles, trois oreilles), plusieurs matériaux (laiton, acier inoxydable, plastique) et plusieurs tailles (1/4 ", 3/8", 1/2 ", etc.).
Système de contrôle de la qualité strict
Baige Machinery a dépassé la certification du système de gestion de la qualité ISO 9001: 2015. Chaque lot d'adaptateur à baïonnette doit passer le test de pression, le test d'étanchéité, le test de vie enfichable et le test de corrosion avant de quitter l'usine pour garantir un fonctionnement stable à long terme dans une utilisation réelle.
Avantages de la chaîne de l'industrie et services mondiaux
S'appuyant sur les avantages géographiques des ports de Ningbo et de Shanghai, nos produits peuvent être expédiés rapidement sur le marché mondial. Au fil des ans, Baige Machinery a remporté la confiance et le soutien des clients nationaux et étrangers avec sa bonne qualité et service, et sa portée commerciale couvre l'Europe, les États-Unis, le Moyen-Orient, l'Asie du Sud-Est et d'autres régions.

Propriétés mécaniques: la première garantie de résistance à la connexion
L'adaptateur à la baïonnette doit résister à des opérations de plug-in et de retrait fréquentes, et en même temps résister à la pression du liquide ou du gaz pendant le travail. Par conséquent, la résistance à la traction, la limite d'élasticité et la résistance à la fatigue du matériau est l'indicateur de base pour la sélection des matériaux.
Pour les environnements à haute pression, tels que la connexion à la tête du pistolet d'un nettoyage à haute pression, les machines Baige utilisent généralement un acier inoxydable 304 ou un 316 en acier inoxydable, qui a une structure à haute résistance, une structure stable et n'est pas facile à déformer ou à casser en raison d'une utilisation à long terme.
Pour les produits dans des environnements de pression moyenne et à basse pression et lorsque le contrôle des coûts doit être pris en compte, l'entreprise utilise des alliages de laiton à haute résistance, qui non seulement maintiennent une bonne résistance mécanique, mais ont également une certaine résistance à la procédabilité et à la corrosion.
De plus, les machines Baige ont plusieurs ateliers de traitement, et grâce aux tours CNC, à l'estampage de précision, au traitement thermique et à d'autres méthodes de processus, il garantit que chaque adaptateur à baïonnette a une excellente cohérence des performances au point de charge.
Résistance à la corrosion: la garantie clé de la fiabilité à long terme
Adaptateurs Aayonet sont principalement utilisés dans des environnements extérieurs ou en contact avec des agents de nettoyage corrosifs (tels que des solutions chimiques acides et alcalines), de sorte que la résistance à la corrosion du matériau est directement liée à la durée de vie du produit et à l'expérience client.
Pour les accessoires en contact avec de l'eau ou des environnements humides pendant une longue période, Baige Machinery recommande l'utilisation d'acier inoxydable 316L, qui présente une excellente résistance à la corrosion dans le chlorure et les milieux acides.
Les matériaux en laiton conviennent aux opérations de nettoyage conventionnelles et établissent un bon équilibre entre la résistance à la corrosion et la conductivité. Les matériaux en laiton utilisés par les machines Baige sont tous conformes aux ROH, et la surface peut être plaquée au nickel ou anodisée pour améliorer la durabilité.
Nous vérifions la stabilité du matériau à travers une série d'expériences telles que les tests de pulvérisation saline (NSS, AASS) et les tests de résistance à la corrosion chimique pour garantir que l'adaptateur à la baïonnette a toujours une bonne intégrité d'étanchéité et structurelle dans des environnements de travail complexes.
Résistance à la température et contrôle de la déformation thermique
Lorsque vous travaillez dans des environnements à haute ou à basse température, le matériau doit avoir une bonne stabilité thermique et un coefficient d'extension thermique faible pour éviter la défaillance de la connexion ou les fuites.
Les matériaux en acier inoxydable restent structurellement stables dans la plage de -40 ° C à 200 ° C, ce qui les rend très adaptés aux systèmes de nettoyage de vapeur à haute température;
Lorsque certains adaptateurs à baïonnette en plastique (tels que POM, PA66) sont utilisés dans les systèmes de buse légers, les stabilisateurs thermiques et les antioxydants doivent être ajoutés à la conception pour éviter le relâchement ou le brouillage en raison de l'expansion thermique et de la contraction.
Baige Machinery utilise la technologie de simulation de thermoformage et l'optimisation du rapport des matériaux pour garantir que chaque joint en plastique peut également fonctionner de manière stable dans la plage de températures de conception.
Processabilité et économie: équilibre entre l'efficacité de la production et le coût
En plus des exigences de performance, les matériaux doivent également prendre en compte l'efficacité du traitement et l'économie. En particulier dans la production de personnalisation de masse, la machinabilité des matériaux affectera directement la capacité de production et le cycle de livraison.
Par exemple, les matériaux en acier inoxydable et en laiton utilisés par les machines Baige doivent répondre aux performances de coupe de haute précision CNC, qui peuvent réaliser la commutation libre entre un petit lot rapide et une grande production de lots.
Dans les applications à basse pression ou les produits jetables, nous utilisons également des articulations en plastique de moulage par injection, telles que l'utilisation du nylon renforcé (PA6 GF) ou des matériaux POM, pour réduire les coûts globaux tout en répondant aux besoins en résistance.
L'entreprise est équipée de plus de 50 équipements de traitement et de moulage par injection de CNC de différents types. Sur la base de l'assurance de la qualité, il réalise efficacement l'ensemble du service de processus pour les clients, de l'épreuvation OEM à la production de masse.
